Превосходные решения посредством: Нового Unisepa, специально разработанного для разделения металлических пластинок для скрепления отломков кости

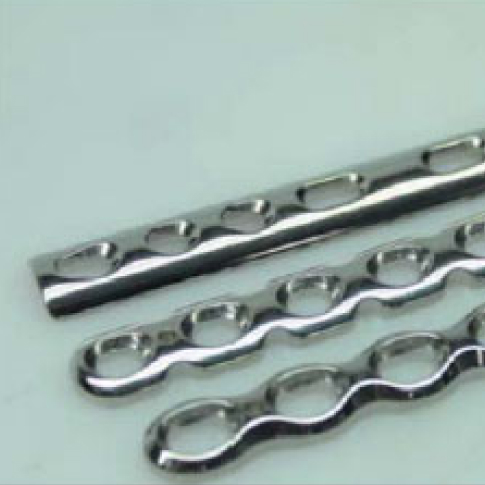

Клиент является производителем металлических пластинок для скрепления отломков кости длиной от 40 до 80 мм.

Металлические пластинки для скрепления отломков кости были обработаны с использованием ряда керамических материалов, а затем разделены в сепараторе Unisepa. Ранее разделение выполнялось вручную с использованием продолжительного процесса. Ключевым параметром проектирования этой новой установки Unisepa был коэффициент разделения в 95% для металлических пластинок для скрепления отломков кости. Требования клиента были выполнены следующим образом:
Смесь абразивного материала и обрабатываемых заготовок проходит через бункер на экран (Рис. 1), а затем перемещается над перфорированным листом посредством вибрации.

Рис. 1

Во время этого процесса абразивный материал проходит через экран. Любой материал, прилипающий к обрабатываемым заготовкам, смывается с помощью распыления (Рис. 2).

Рис. 2

Поскольку размер и форма металлических пластинок для скрепления отломков кости такие, что некоторые материалы могут все еще оставаться после этого процесса, устанавливается второй экран. Это отделяет металлические пластины для скрепления отломков кости от технологического материала на втором этапе разделения (Рис. 3).

Рис. 3

Отделенный материал собирается в двух желобах из нержавеющей стали. Они имеют перфорированное дно, поэтому остающаяся вода может стекать и абразивный материал может быть легко возвращен в технологический контейнер для выполнения следующего цикла.

Рис. 4 с желобом для сбора материала

Рис. 5 без желоба для сбора материала

Это обеспечивает коэффициент разделения в 98%.
