Устройства SF2 для обработки инжекционных плунжеров, с автоматической загрузкой и выгрузкой

Обрабатываемые заготовки: плунжеры для систем впрыска топлива для автомобильной промышленности

Размеры обрабатываемых заготовок: примерно 2x15 мм

Задача:

• Снятие заусенцев с управляющей кромки и закругление менее чем до 1 мкм
• Улучшение качества поверхности

Процесс обработки: 10 секунд сухой обработки с помощью средства QZF 90, без последующего добавления присадок

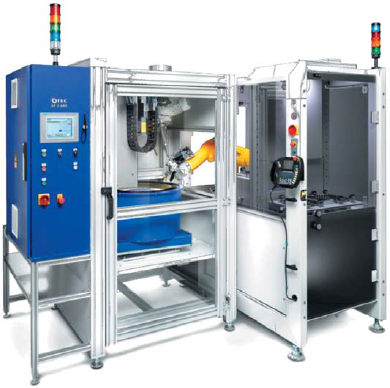

Описание: Устройство оборудовано подъемным приспособление с двумя держателями для обрабатываемых заготовок. Направляющие имеют жесткую конструкцию и обеспечивают высокую степень повторяемости при загрузке и выгрузке обрабатываемых заготовок. Обрабатываемые заготовки зажимаются в пневматических патронах. Натяжение зажима обеспечивается дисковыми пружинами, обрабатываемые заготовки высвобождаются посредством пневматических цилиндров. Обе обрабатываемые заготовки обрабатываются одновременно. Если обрабатываемые заготовки поднимаются из обрабатывающего барабана, они автоматически продуваются воздухом.

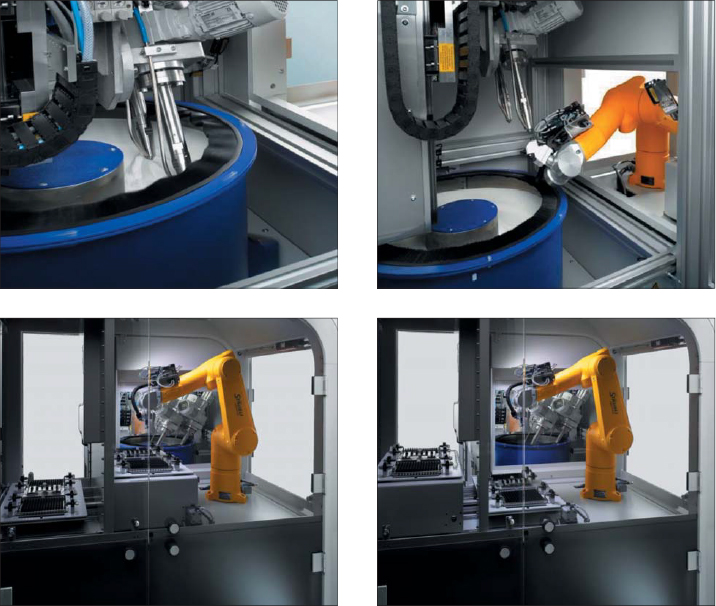

Обрабатываемые заготовки подаются в устройство на поддонах, с которых они загружаются и выгружаются роботизированным модулем Staubli с двойными захватами. Датчик контролирует уровень абразивной среды, и не допускает пропуска любой заготовки во время выполнения процесса обработки.
